Аппараты рентгенографические на 2 рабочих места (АРЦ)

Неоклассика: абсолютно новый аппарат для рентгенографии
Создан с учетом пожеланий российских и западноевропейских врачей

Новая конструкция штатива

Трудновыполнимые ранее исследования теперь доступны:

  • удобно снимать нижние конечности, в особенности стопу с нагрузкой,
  • удобно снимать верхние конечности, особенно плечо,
  • доступен широкий диапазон томографии без томоприставки,
  • удобно производить цифровые снимки на каталке,
  • просто получить рентгенограммы любой анатомической области («с головы до ног») без перемещения пациента,
  • можно проводить исследования пациентов весом до 300 кг,
  • удобно проводить исследования в косых проекциях на краю стола.

В аппаратах предусмотрены автоматизированные перемещения штатива, что существенно облегчает работу рентгенолаборанта.

Все исследования выполняются в цифровом формате

Самая высокая, среди аппаратов данного класса, разрешающая способность детектора (3,7 - 4,7 пл/мм) позволяет проводить исследования на качественно новом диагностическом уровне. Широкий динамический диапазон обеспечивает диагностику и плотных и мягких тканей на одном снимке. Возможно повысить контрастность изображения в 2 раза.

Размер рабочего поля детектора - до 430х430 мм - больше, чем крупноформатная пленка.
Дает возможность исследовать крупных пациентов без дополнительных снимков

Аппарат максимально реализует все преимущества цифрового формата.

Новое мощное высокочастотное РПУ обеспечивает минимальное время экспозиции, снижая лучевую нагрузку на пациента и улучшая качество изображения подвижных органов.

Автоматическая коллимация позволяет максимально точно ограничить зону облучения и сократить время
на подготовку к исследованию.

Широкий диапазон углов томографии (от 5° до 50°) позволяет как проводить зонографию, так и получать изображения очень тонких слоев. Повышенная точность приводов и увеличенная конструктивная жесткость аппарата обеспечивают получение томографических снимков высокого качества.

Параметры

  • Разрешающая способность детектора: 3,7 - 4,7 пл/мм
  • Размер рабочего поля детектора: до 430х430 мм
  • Диапазон углов томографии: 5°- 50°
  • Поворот детектора вертикальной стойки: до +90°
  • Максимальный вес пациента: 300 кг






Комплектация АРЦ-ОКО на 2 рабочих места


Возможности: цифровая рентгенография, цифровая томография до 50°.
Качество рентгеновских снимков значительно выше за счет новой конструкции колонны, позволяющей выполнять томографические исследования без томографической приставки.

Абсолютно новый аппарат для рентгенографии.
Благодаря установке детекторов на столе снимков и вертикальной стойке вы можете провести все исследования как на каталке, так и на столе в цифровом формате.

Размеры рабочего поля 400х400 мм превосходят размеры полноформатной пленки и позволяют проводить исследования крупным пациентам без дополнительных снимков.

Повышенная точность приводов и увеличенная конструктивная жесткость штатива позволяют получить более высокое качество снимков, особенно при томографии.

Единый пульт обеспечивает управление перемещениями штатива, коллиматором, питающим устройством и детектором, что позволяет быстро и удобно позиционировать пациента и выбирать область исследования.
Панель пульта управления выполнена в соответствии с мировыми стандартами в виде сенсорного экрана (touch-screen), все управление аппаратом осуществляется на русском языке.
Управление комплексом может осуществляться как с единого пульта управления, так и с компьютера лаборанта.

Выделенный файл-сервер в комплекте. Позволяет принимать, хранить и передавать информацию с рентгеновского оборудования и является единым электронным архивом результатов рентгенологических исследований. Реализована функция резервного копирования, обеспечивающая надёжное хранение данных.

Характеристики

  • мощность питающего устройства - 70 кВт
  • высокая разрешающая способность - 4,2 пл/мм
  • размер рабочего поля - 400х400 мм
  • перемещение трубки и детектора вертикальной стойки до пола
  • поворот детектора на вертикальной стойке +90°
  • вертикальное перемещение деки стола
  • проведение исследований на столе снимков на два детектора
  • исследования на каталке в цифровом формате
  • возможность проводить исследование пациентов весом до 300 кг
  • все перемещения штатива полностью автоматизированы




Комплектация АРЦ-МАКСИМА на 2 рабочих места






Возможности: цифровая рентгенография.

Абсолютно новый аппарат для рентгенографии.
Благодаря установке детекторов на столе снимков и вертикальной стойке вы можете провести все исследования как на каталке, так и на столе в цифровом формате.

Увеличенная конструктивная жесткость штатива позволяет получить более высокое качество снимков.

Размеры рабочего поля (400х400 мм) превосходят размеры полноформатной пленки и позволяют проводить исследования крупным пациентам без дополнительных снимков.

Вертикальное перемещение стола облегчает проведение исследования детей, пожилых людей, пациентов с ограниченной подвижностью или травмой.

"Плавающая" дека стола обеспечивает быстрое и точное позиционирование пациента.

Поддержка международного стандарта DICOM позволяет подключить оборудование в единую сеть ЛПУ.

Характеристики

  • мощность питающего устройства - 55 кВт
  • высокая разрешающая способность - 3,7 пл/мм
  • размер рабочего поля - 400х400мм
  • перемещение трубки и детектора вертикальной стойки до пола
  • поворот детектора на вертикальной стойке +90°
  • вертикальное перемещение деки стола
  • проведение исследований на два детектора на столе снимков
  • исследования на рентгенопрозрачной каталке в цифровом формате
  • механическое перемещение штатива
  • стол позволяет проводить исследование пациентов весом до 300 кг
  • два Автоматизированных рабочих места (АРМ) - врача и лаборанта
  • поддержка международного стандарта DICOM





Комплектация АРЦ-ЭКСПЕРТ на 2 рабочих места


Возможности: цифровая рентгенография, цифровая томография до 50°.

Качество рентгеновских снимков значительно выше за счет новой конструкции колонны, позволяющей выполнять томографические исследования без томоприставки

Абсолютно новый аппарат для рентгенографии.

Размеры рабочего поля 400х400 мм превосходят размеры полноформатной пленки и позволяют проводить исследования крупным пациентам без дополнительных снимков.

Повышенная точность приводов и увеличенная конструктивная жесткость штатива позволяют получить более высокое качество снимков, особенно при томографии.

Единый пульт обеспечивает управление перемещениями штатива, коллиматором, питающим устройством и детектором, что позволяет быстро и удобно позиционировать пациента и выбирать область исследования.
Панель пульта управления выполнена в соответствии с мировыми стандартами в виде сенсорного экрана (touch-screen), все управление аппаратом осуществляется на русском языке.
Управление комплексом может осуществляться как с единого пульта управления, так и с компьютера лаборанта.

Выделенный файл-сервер в комплекте. Позволяет принимать, хранить и передавать информацию с рентгеновского оборудования и является единым электронным архивом результатов рентгенологических исследований. Реализована функция резервного копирования, обеспечивающая надёжное хранение данных.

Отличие АРЦ-ЭКСПЕРТ от других аппаратов АРЦ

Уникальные свойства детектора обеспечивают высокую разрешающую способность и повышают контрастность изображения в 2 раза.

Автоматическая коллимация поля облучения сокращает время работы лаборанта.

Характеристики

  • мощность питающего устройства - 80 кВт
  • высокая разрешающая способность - 4,7 пл/мм
  • размер рабочего поля - 430х430 мм
  • перемещение трубки и детектора вертикальной стойки до пола
  • поворот детектора на вертикальной стойке +90°
  • вертикальное перемещение деки стола
  • проведение исследований на столе снимков на два детектора
  • исследования на каталке в цифровом формате
  • возможность проводить исследование пациентов весом до 300 кг
  • все перемещения штатива полностью автоматизированы

Комплексы рентгенодиагностические телеуправляемые (КРТ)






Возможности: рентгенография, линейная томография, рентгеноскопия

КРТ функционально полностью заменяет традиционный комплекс на 3 рабочих места.
Может быть установлен на малой площади - от 16 кв. метров.

КРТ обеспечивает проведение рентгенографии, рентгеноскопии и линейной томографии на одном штативе. Исследования проводятся при любом положении стола.

Еще недавно телеуправляемые комплексы воспринимались как сложная новинка, сейчас же это достаточно распространенное и весьма востребованное рентгенодиагностическое оборудование, благодаря своему удобству и существенным преимуществам перед комплексами на 3 рабочих места.

НИПК «Электрон» производит несколько модификаций телеуправляемых комплексов - от традиционных аналоговых КРТ до аппаратов, позволяющих производить 90% исследований в цифровом формате.

Все КРТ комплектуются новыми мощными рентгеновскими питающими устройствами, которые обеспечивают импульсную рентгеноскопию и цифровую рентгенографию с короткими экспозициями.

КРТ позволяют проводить все виды рутинных рентгенодиагностических исследований и являются наиболее универсальными и удобными аппаратами для ЛПУ с большим объемом и широким диапазоном исследований.

Для каждого типа исследования использование КРТ дает дополнительные преимущества

Рентгенография

Все преимущества цифровой рентгенографии.

Рентгеноскопия

Съемка с большим фокусным расстоянием существенно повышает диагностическое качество изображения по сравнению с традиционными КРД на три рабочих места.

Расположение УРИ под декой стола снижает расстояние от пациента до приемника, что обеспечивает отсутствие искажений изображения.

Управление КРТ осуществляется дистанционно из пультовой. Персонал при этом выводится из зоны облучения. Можно проводить неограниченное количество рентгеноскопических исследований в день. Также на КРТ сохранена возможность управления аппаратом, находясь рядом с пациентом.

Наличие импульсного режима съемки снижает лучевую нагрузку на пациента.

Линейная томография

Качество рентгеновских снимков значительно выше за счет новой конструкции колонны, позволяющей выполнять томографические исследования без томоприставки.

Параметры

  • Занимаемая площадь - от 16 м²
  • Приемник УРИ - от 9" до 16"



Комплектация КРТ- ОКО.




Возможности: импульсная цифровая рентгеноскопия, цифровая и пленочная рентгенография, пленочная томография.

Для тех, кто хочет работать с цифровым изображением, но еще не готов полностью отказаться от работы на пленке. КРТ-ОКО удовлетворяет всем потребностям современных ЛПУ.
Наличие в медицинском учреждении оборудования такого класса позволяет привлечь дополнительный поток пациентов.

Преимущества КРТ- ОКО

Два автоматизированных рабочих места (АРМ врача и АРМ лаборанта) позволяют организовать независимую работу специалистов, что повышает пропускную способность кабинета.

ПЗС-матрица 2048х2048 пикселей обеспечивает изображению высокую разрешающую способность. Таким образом, улучшается диагностическое качество изображения.

Результаты 90% исследований можно получить в цифровом формате.

Выделенный файл-сервер в комплекте КРТ-ОКО позволяет принимать, хранить и передавать информацию с рентгеновского оборудования и является единым электронным архивом результатов рентгенологических исследований.
Реализована функция резервного копирования, обеспечивающая надёжное хранение данных.
Поддерживает формат DICOM.

Преимущества питающего устройства нового поколения

Модульная конструкция повышает надежность работы и увеличивает срок службы. Даже при сбоях в сети врач может продолжать работу, так как независимая работа модулей обеспечивает непрерывность работы аппарата.

Высокая мощность и частота преобразования (240 кГц) обеспечивают минимальное время экспозиции, тем самым, снижая лучевую нагрузку на пациента и улучшая качество изображения подвижных органов.

Характеристики

  • Приёмник - УРИ 12" или 14"
  • ПЗС-матрица - 2048х2048 px
  • Питающее устройство - 70 кВт

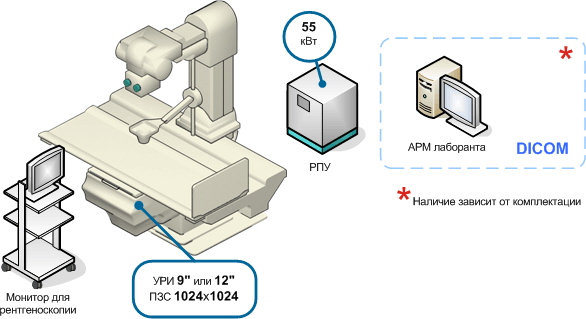

Комплектация КРТ-МАКСИМА




Возможности: плёночная рентгенография, импульсная аналоговая рентгеноскопия до 30 к/с, пленочная томография .

Продуманный до мелочей, доступный аппарат. Качество рентгеноскопии высокого уровня.

Питающее устройства нового поколения НИПК "Электрон"

Модульная конструкция повышает надежность работы и увеличивает срок службы. Даже при сбоях в сети врач может продолжать работу, так как независимая работа модулей обеспечивает непрерывность работы аппарата.

Высокая мощность (55 кВт) и частота преобразования (240 кГц) обеспечивают минимальное время экспозиции, тем самым, снижая лучевую нагрузку на пациента и улучшая качество изображения подвижных органов.
Самый широкий диапазон программ органоавтоматики - до 2000.

Меньшее потребление энергии.

Позволяет подключать две рентгеновские трубки.

Параметры питающего устройства и излучателя КРТ-МАКСИМА обеспечивают проведение исследований даже очень крупных пациентов.

Характеристики

  • Приёмник - УРИ 9" или 12"
  • ПЗС-матрица - 1024х1024 px
  • Питающее устройство - 55 кВт



Комплектация КРТ-ЭКСПЕРТ


Возможности: импульсная цифровая рентгеноскопия, цифровая и пленочная рентгенография, пленочная томография.

Для тех, кто готов работать с цифровым изображением, но хочет оставить возможность работать на пленке. Цифровая рентгеноскопия обеспечивает качество изображения высокого уровня

Преимущества КРТ-ЭКСПЕРТ

Большое входное поле УРИ позволяет проводить качественные цифровые исследования больших анатомических областей, таких как грудная клетка, брюшная полость, таз.

ПЗС-матрица 2048х2048 пикселей обеспечивает изображению высокую разрешающую способность. Таким образом, улучшается диагностическое качество изображения.

Результаты 90% исследований можно получить в цифровом формате.

Выделенный файл-сервер в комплекте позволяет принимать, хранить и передавать информацию с рентгеновского оборудования и является единым электронным архивом результатов рентгенологических исследований. Реализована функция резервного копирования, обеспечивающая надёжное хранение данных. Поддерживает формат DICOM.

Два автоматизированных рабочих места позволяют организовать независимую работу специалистов, что повышает пропускную способность кабинета.

Преимущества питающего устройства нового поколения

Модульная конструкция повышает надежность работы и увеличивает срок службы. Даже при сбоях в сети врач может продолжать работу, так как независимая работа модулей обеспечивает непрерывность работы аппарата.

Высокая мощность (80 кВт) и частота преобразования (240 кГц) обеспечивают минимальное время экспозиции, тем самым снижая лучевую нагрузку на пациента и улучшая качество изображения подвижных органов.

Характеристики

  • Приёмник - УРИ 16"
  • ПЗС-матрица - 2048х2048 px
  • Питающее устройство - 80 кВт



Катенёв Валентин Львович аватар
Не на сайте
Был на сайте: 3 недели 3 дня назад
Зарегистрирован: 22.03.2008 - 22:15
Публикации: 54934

Комплексы рентгеновские диагностические на три рабочих места (КРД)




Возможности: рентгенография, линейная томография, рентгеноскопия.

Аналоговые и цифровые комплексы на 2 рабочих места могут комплектоваться поворотным столом-штативом.

Поворотный стол-штатив (ПСШ) оборудован УРИ 9” и предназначен для проведения рентгеноскопии и прицельных снимков.
Возможности ПСШ: аналоговая рентгеноскопия, плёночная рентгенография.

ПСШ обеспечивает проведение рентгеноскопии и рентгенографии в диапазоне поворота стола от + 90° до - 15°, что особенно важно для контрастных исследований.

Легкое перемещение экранно-снимочного устройства (ЭСУ ) позволяет без труда последовательно просмотреть разные анатомические области пациента.

Система стабилизации яркости и шумоподавления обеспечивает постоянное качество изображения на протяжении всего процесса рентгеноскопии.

Кассетоприёмник ЭСУ обеспечивает деление пленки. Дополнительно ПСШ оборудован вторым кассетоприёмником, находящимся под декой стола.

Диагностический комплекс на 3 рабочих места позволяет ЛПУ проводить весь спектр рутинных рентгенодиагностических исследований.

Параметры ПСШ

  • Возможность поворота деки - +90 °/-15 °
  • Усилитель рентгеновского изображения - 9"

Катенёв Валентин Львович аватар
Не на сайте
Был на сайте: 3 недели 3 дня назад
Зарегистрирован: 22.03.2008 - 22:15
Публикации: 54934




Комплектация КРД-ОКО на 3 рабочих места
Возможности: плёночная рентгенография, рентгеноскопия, линейная томография при различных углах и скоростях.


КРД-ОКО аналоговый предназначен для проведения традиционных рутинных рентгеноскопических, рентгенографических и томографических исследований.
Комплекс полностью адаптирован под нужды врачей и характеризуется простотой работы на аппаратах, лёгкостью монтажа и обслуживания.

Мощное высокочастотное питающее устройство нового поколения

Модульная конструкция питающего устройства повышает надежность его работы и увеличивает срок службы.
В случае неисправности или при сбоях в сети к независимая работа модулей обеспечивает непрерывность работы аппарата.
Высокая мощность обеспечивает минимальное время экспозиции, тем самым снижая лучевую нагрузку на пациента и улучшая качество изображения подвижных органов.

Поворотный стол-штатив

Позволяет проводить рентгеноскопию с возможностью выполнения прицельных снимков в различных положениях стола .
Система стабилизации яркости и шумоподавления обеспечивает постоянное качество изображения на протяжении всего процесса рентгеноскопии.
Рентгенозащитная ширма дополнительно защищает врача от облучения.

Стол снимков

Большой диапазон поперечного перемещения излучателя позволяет получать снимки любой анатомической зоны без дополнительного перемещения пациента, а также производить снимки на краю стола.
"Плавающая" дека стола перемещается во всех направлениях, что облегчает позиционирование пациента.
Большой диапазон вертикального перемещения облегчает проведение исследования детей, пожилых людей, пациентов с ограниченной подвижностью или травмой.
Увеличенное перемещение излучателя в продольном направлении и возможность разворота колонны с излучателем вокруг своей оси на + 90° делают удобным исследования пациентов на каталке и в инвалидном кресле.
Выбор нужной скорости томографии из 3х, имеющихся на каждый угол, позволит максимально точно провести линейную томографию.

Характеристики

Поворотный стол-штатив

  • возможность поворота - +90° / -15°
  • усилитель рентгеновского изображения - 9"
  • система стабилизации яркости и шумоподавления

Стол снимков и колонна излучателя

  • "плавающая" дека стола
  • диапазон вертикального перемещения деки - 53-81см
  • диапазон изменения высоты излучателя - 154 см
  • возможность поворота колонны с излучателем вокруг своей оси на + 90°
  • перемещение излучателя в поперечном направлении - 38 см
  • диапазон перемещения излучателя в продольном направлении - 383 см
  • в аппарате применяются импортные трубки,
    повышающие надежность работы комплекса,
    характеристики трубки стабильны на протяжении всего срока эксплуатации
  • углы томографии 20° и 40°, по 3 скорости на каждый угол

Вертикальная стойка

  • работа с кассетами форматов от 13х18 до 35х43

Питающее устройство

  • мощность питающего устройства - 55 кВт
  • частота преобразования - до 240 кГц
  • 2000 программ органавтоматики,
    настраиваемые под потребности конкретного ЛПУ

По желанию заказчика КРД-ОКО аналоговый можно укомплектовать вертикальной стойкой с цифровой рентгенографической камерой (комплектация "Дуэт"), современными штативами с дистанционным управлением.

Катенёв Валентин Львович аватар
Не на сайте
Был на сайте: 3 недели 3 дня назад
Зарегистрирован: 22.03.2008 - 22:15
Публикации: 54934

Комплектация КРД-МАКСИМА на 3 рабочих места




Возможности: плёночная рентгенография, рентгеноскопия.

КРД-МАКСИМА предназначен для проведения традиционных рутинных рентгеноскопических и рентгенографических исследований. Комплекс полностью адаптирован под нужды врачей и характеризуется простотой работы аппаратов, лёгкостью монтажа и обслуживания.

Мощное высокочастотное питающее устройство нового поколения

Модульная конструкция питающего устройства повышает надежность его работы и увеличивает срок службы.

В случае неисправности или при сбоях в сети к независимая работа модулей обеспечивает непрерывность работы аппарата.

Высокая мощность обеспечивает минимальное время экспозиции, тем самым снижая лучевую нагрузку на пациента и улучшая качество изображения подвижных органов.

Поворотный стол-штатив

Позволяет проводить рентгеноскопию с возможностью выполнения прицельных снимков в различных положениях стола.

Система стабилизации яркости и шумоподавления обеспечивает постоянное качество изображения на протяжении всего процесса рентгеноскопии.

Рентгенозащитная ширма дополнительно защищает врача от облучения.

Стол снимков

Большой диапазон поперечного перемещения излучателя позволяет получать снимки любой анатомической зоны без дополнительного перемещения пациента, а также производить снимки на краю стола.
"Плавающая" дека стола перемещается во всех направлениях, что облегчает позиционирование пациента.

Большой диапазон вертикального перемещения облегчает проведение исследования детей, пожилых людей, пациентов с ограниченной подвижностью или травмой.

Увеличенное перемещение излучателя в продольном направлении и возможность разворота колонны с излучателем вокруг своей оси на + 90° делают удобным исследования пациентов на каталке и в инвалидном кресле.

Характеристики

Поворотный стол-штатив

  • возможность поворота - +90° / -15°
  • усилитель рентгеновского изображения - 9"
  • система стабилизации яркости и шумоподавления

Стол снимков и колонна излучателя

  • "плавающая" дека стола
  • диапазон вертикального перемещения деки - 53-81см
  • диапазон изменения высоты излучателя - 154 см
  • возможность поворота колонны с излучателем вокруг своей оси на + 90°
  • перемещение излучателя в поперечном направлении - 38 см
  • диапазон перемещения излучателя в продольном направлении - 383 см
  • в аппарате применяются импортные трубки,
    повышающие надежность работы комплекса,
    характеристики трубки стабильны на протяжении всего срока эксплуатации

Вертикальная стойка

  • работа с кассетами форматов от 13х18 до 35х43

Питающее устройство

  • мощность питающего устройства - 55 кВт
  • частота преобразования - до 240 кГц
  • 2000 программ органавтоматики,
    настраиваемые под потребности конкретного ЛПУ

По желанию заказчика КРД-МАКСИМА можно укомплектовать вертикальной стойкой с цифровой рентгенографической камерой (комплектация "Дуэт"), современными штативами с дистанционным управлением.



Катенёв Валентин Львович аватар
Не на сайте
Был на сайте: 3 недели 3 дня назад
Зарегистрирован: 22.03.2008 - 22:15
Публикации: 54934

Комплектация АРЦ-ОКО на 3 рабочих места




Возможности: рентгеноскопия, цифровая рентгенография, цифровая томография до 50°.
Качество рентгеновских снимков значительно выше за счет новой конструкции колонны, позволяющей выполнять томографические исследования без томоприставки

Цифровой комплекс предназначен для проведения рентгеноскопии, рентгенографии и томографии, и представляет из себя цифровой АРЦ на 2 рабочих места, дополненный поворотным столом-штативом.

Поворотный стол-штатив

Позволяет проводить рентгеноскопию с возможностью выполнения прицельных снимков в различных положениях стола .
Система стабилизации яркости и шумоподавления обеспечивает постоянное качество изображения на протяжении всего процесса рентгеноскопии.
Рентгенозащитная ширма дополнительно защищает врача от облучения.

Стол снимков и вертикальная стойка снимков

Новый аппарат для рентгенографии

Размеры рабочего поля 400х400 мм превосходят размеры полноформатной пленки и позволяют проводить исследования крупным пациентам без дополнительных снимков.
Повышенная точность приводов и увеличенная конструктивная жесткость штатива позволяют получить более высокое качество снимков, особенно при томографии.

Единый пульт обеспечивает управление перемещениями штатива, коллиматором, питающим устройством и детектором, что позволяет быстро и удобно позиционировать пациента и выбирать область исследования.
Панель пульта управления выполнена в соответствии с мировыми стандартами в виде сенсорного экрана (touch-screen), все управление аппаратом осуществляется на русском языке.
Управление комплексом может осуществляться как с единого пульта управления, так и с компьютера лаборанта.

Выделенный файл-сервер в комплекте

Позволяет принимать, хранить и передавать информацию с рентгеновского оборудования и является единым электронным архивом результатов рентгенологических исследований.
Реализована функция резервного копирования, обеспечивающая надёжное хранение данных.

Трудновыполнимые ранее исследования теперь доступны

  • удобно снимать нижние конечности, в особенности стопу с нагрузкой
  • удобно снимать верхние конечности, особенно плечо
  • доступен широкий диапазон томографии без томоприставки
  • удобно производить цифровые снимки на каталке
  • просто получить рентгенограммы любой анатомической области («с головы до ног») без перемещения пациента
  • можно проводить исследования пациентов весом до 300 кг
  • удобно проводить исследования в косых проекциях на краю стола

В аппаратах предусмотрены автоматизированные перемещения штатива, что существенно облегчает работу рентгенолаборанта.

Характеристики

Поворотный стол-штатив

  • возможность поворота - +90° / -15°
  • усилитель рентгеновского изображения - 9"
  • система стабилизации яркости и шумоподавления

Стол снимков и вертикальная стойка снимков
- совершенно уникальная конструкция штатива

  • перемещение детектора стойки и излучателя - до пола
  • поворот приёмника на вертикальной стойке - 0° - 90°
  • проведение исследований одновременно на два детектора
  • исследования на каталке в цифровом формате
  • вертикальное перемещение стола, что особенно удобно при исследовании детей или пациентов с ограниченной подвижностью
  • все перемещения штатива полностью автоматизированы
  • стол позволяет проводить исследование пациентов весом до 300 кг

Исследования в цифровом формате на столе снимков и вертикальной стойке

  • Разрешающая способность детектора - 4,2 пл/мм
  • Размер рабочего поля - до 400х400
  • Мгновенное получение цифрового изображения
    - возможность быстрой оценки рентгенограммы
  • Возможность работы с цифровым изображением,
    архивации и передачи данных в DICOM-формате



Ермолаев аватар
Не на сайте
Был на сайте: 1 год 10 месяцев назад
Зарегистрирован: 07.02.2009 - 16:33
Публикации: 670

Уважаемый Валентин Львович! У меня предложение. В данной ветке обсудить отечественную рентгеновскую аппаратуру, поступившую в последнее время в ЛПУ страны. Очень интересно услышать мнение коллег по результатам эксплуатации техники. Параметры оценки каждый выберет для себя сам. Но основными считаю: возможности аппарата (комплекса), качество оборудования, эргономика (удобство в работе), стоимость постгарантийного ремонта.

Начну с себя. В 2006 году в госпиталь поступило по нацпроекту сразу три рентгенвских аппарата.

1. Передвижной рентгенкабинет (ПРК) на базе КамАЗ. Оснащен цифровым флюорографом ФЦМБ-1. Производство ООО "ММЗ Вымпел" г. Москва. При первом знакомстве-полный восторг!. Автомобиль -зверь! Три моста, все ведущие. Никакая грязь не остановит. На трассе 80-100 идет запросто. В кунге эргономика тоже выше всяческих похвал. Три отсека. Раздевалка, она же пультовая. Процедурная и отдельно кабинет врача. Все в белом пластике. Раковина с горячей и холодной водой, отопители на солярке, кондиционер. Спальные места для персонала. И даже дизельный генератор "Вихрь" (Япония) на 4 КВт. Полная автономия. В процессе эксплуатации восторга поубавилось. Сразу же чуть не отрезало пальцы рентгенолаборанту, при попытке закрыть свинцовую дверь (типа купе) в процедурную. Маленькая дверная ручка. Пальцы четко попадают в щель между стеной и дверью. Сами усовершенствовали-сделали большую ручку. Через месяц потекла крыша фургона. Заделали. Через три месяца сгорели два отопителя. Через 6- кондиционер. Кстати он стоит в пультовой и охлаждает только ее. В кабинете врача летом духота. А если включить ПК - духотища! Раз в три месяца ремонтировали флюорограф. Проблемы совершенно разные. От ремонта железа до сбоев програмного обеспечения. Пока на гарантии - ремонт бесплатный. Через год- раз в квартал отдай и не греши от 10 и далее тыс.руб. Сейчас снова на ремонте- ждем денег. Сумма 70-100 тыс рублей.

2. ФЦМБ стационарный. Производство то же. Сделан в виде С-дуги. Бело-синий пластик. Про него сказать плохого ничего не могу. За время гарантии 2 поломки. И далее за все время выгорела только одна плата. За ремонт взяли 15 тыс. Эргономика хорошая. ПК работают без сбоев. В общем и целом с аппаратом подружились. Главное не нужно проявлять километры пленки (то же и ПРК). Расходные материалы бумага и картриджи для принтеров. Спмое дорогое-картридж от 4000 рублей.

3. Комплекс рентгенодиагностический стационарный КРД-3 "Вымпел". Это наша головная боль. Качество просто отвратительное. За 18 месяцев гарантии 18 поломок. Простой составил 5 месяцев. Ломается все. Начиная от томографа до программного обеспечения. Блок питания перебрали весь. Но на больших режимах (от 100 кВ) работать категорически отказывается до сих пор. Лаборанты уже выучили наизусть шифры ошибок. Эргономика 1-го рабочего места отвратительная. На РУМах и то удобнее было. Во время скопии, чтобы сделать снимок я должен уловить первый и второй щелчок пускового крючка (он фактически сделан, как спусковой крючок у ружья), подготовка и снимок. Кнопки управления не под рукой и не под пальцами. Поэтому снимки на пленку делать перестал. Пишу на цифру. Компрессия только мотором. Боюсь раздавить пациента. Программное обеспечение сырое. Три раза переустанавливали. 2 и 3 рабочее место. Кнопки управления на колонне залипают. Отсутствует возможность ручного перемещения колонны. Колонна во время движения болтается во все стороны- томограммы выполнить сложно. В лотках для кассет, что на стойке, что в столе лаборанты все ногти сломали перемещяя зажимы для кассет. И т.д и т.п. Недавно пришла мысль в голову. Рентгенаапарат сделан на предприятии, которое раньше выпускало ракеты. А если ракеты летают, как работает аппарат? Страшно жить!

dok

Катенёв Валентин Львович аватар
Не на сайте
Был на сайте: 3 недели 3 дня назад
Зарегистрирован: 22.03.2008 - 22:15
Публикации: 54934

Здравствуйте Владимир Васильевич!

Я полностью с Вами согласен по поводу обсуждения отечественной аппаратуры, производимой в настоящее время, тем более из общений с коллегами (из многих городов) и в приватных встречах, я понял, что "вектор" направлен на развитие "отечественного производителя", а соответственно и приобретение аппаратуры "отечественного производителя". Исходя из этого я провел "частичную ревизию" аппаратуры, производимой у нас в стране. Сейчас "выложены" стационарные рентгеновские аппараты и комплексы, буквально в ближайшее время будет выложен весь "основной спектр" аппаратуры, включая палатные, передвижные, аппараты предназначенные "для узких целей".

Тарелка аватар
Не на сайте
Был на сайте: 3 года 1 месяц назад
Зарегистрирован: 23.06.2008 - 23:11
Публикации: 108

Мы в своем рентгенкабинете недавно установили КРД "ОКО" на 2 рабочих места с аналоговой стойкой. Пока аппаратом довольны, качество снимков великолепное.  Особенно порадовал лифт стола, т.к. обслуживаем достаточно много колясочников.

Катенёв Валентин Львович аватар
Не на сайте
Был на сайте: 3 недели 3 дня назад
Зарегистрирован: 22.03.2008 - 22:15
Публикации: 54934

Уважаемая коллега!

Вы в этой ветке можете внести предложения по совершенствованию, модификации аппаратуры и выразить "все, что касается" приведенной аппаратуры. Авторитетно заявляю, что производители представленной аппаратуры весьма пристально анализируют этот раздел и будут учитывать пожелания наших коллег.

Несколько позднее появятся и другие ветки, о которых было сказано выше.

fee_carabosse аватар
Не на сайте
Был на сайте: 2 года 2 месяцев назад
Зарегистрирован: 26.08.2009 - 22:59
Публикации: 41

Подскажите пожалуйста, какие 10% исследований нельзя проводить в цифровом виде на телеуправляемом столе?

Катенёв Валентин Львович аватар
Не на сайте
Был на сайте: 3 недели 3 дня назад
Зарегистрирован: 22.03.2008 - 22:15
Публикации: 54934

Ваш вопрос не понятен уточните. Все что можно сделать на пленке, все можно сделать и в "цифровом формате.

Войти Зарегистрироваться
