Система компьютерной радиографии Point-of-Care СR 120.



     19 сентября установили в отделении систему компьютерной радиографии Point-of-Care СR 120 фирмы «Кодак».

1.

1.

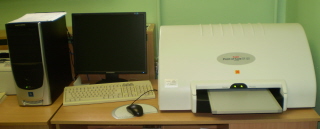

Систему разместили в рентгенодиагностическом кабинете поликлиники, в котором установлен рентгенодиагностический аппарат на 3 рабочих места «Вироматик» (иллюстрация 1), с учетом значительной «исследовательской» нагрузки на данный кабинет. Автоматизированное рабочее место лаборанта, мы разместили в пультовой кабинета – иллюстрация 2. В кабинете врача установлено автоматизированное рабочее место врача-рентгенолога – иллюстрация 3.

2.
2.
3.
3.

Принцип работы системы.

• Вместо кассеты с рентгеновской пленкой в решетку аппарата вставляется аналогичная по размерам кассета с запоминающим экраном многократного использования.

• Производится съемка.

• Кассета с запоминающим экраном извлекается, и вставляется в считыватель CR.

• Экран автоматически извлекается, и изображение с экрана считывается лазерным лучом  в память CR (несколько секунд).

• Экран автоматически очищается от изображения (несколько секунд) и возвращается в кассету.

• Кассета с запоминающим экраном снова готова для экспозиции рентгеновскими лучами.

Нами данная система приобретена с учетом следующего:

Наиболее экономичный способ перевода аналогового рентгеновского исследования в цифровой стандарт.

Скорость работы с системой CR Point-of-Care значительно больше по сравнению с классической рентгенологией (кассета с усиливающим экраном - рентгеновская пленка), что позволяет наладить бесперебойную работу рентгеновского аппарата с меньшим количеством кассет с запоминающими экранами (повышение пропускной способности кабинета).

Большой динамический диапазон чувствительности системы позволяет, как снизить дозы облучения, так и избежать повторных исследований.

Анализ изображения проводится с использованием мощного пакета программного обеспечения, дающего врачу универсальный и многофункциональный диагностический инструмент.

Возможность анализа на одном изображении объектов со значительно различающимися рентгеновскими плотностями.

Быстрый доступ врача диагноста к результатам рентгеновского обследования и данным архива цифровых снимков.

Интеграция результатов рентгенологических исследований в электронную историю болезни.

Возможность внедрения элементов телемедицины.

Технология работы системы.

Рентгенолаборант вводит информацию о пациенте и проводимом обследовании в базу данных системы. Если пациент уже зарегистрирован в системе, то есть у пациента имеются сделанные ранее исследования, осуществляется поиск пациента в базе данных, и повторного ввода демографической информации не требуется. В том случае, когда в учреждении имеется электронная регистратура, поддерживающая стандарт DICOM, программный модуль Point-of-Care OR-ACQUIRE MODALITY WORKLIST (опция) – обеспечивает получение "расписания приема пациентов", и рентгенолаборант выбирает нужного пациента из списка.

Кассеты с запоминающими экранами экспонируются в кассетоприемнике рентгеновского аппарата. Режимы съемки (kV и mAs) можно не менять.

Экспонированные кассеты вставляются в считыватель. Запоминающий экран автоматически извлекается из кассеты, лазерным лучом происходит считывание информации, с экрана стирается остаточное изображение, и он автоматически возвращается в кассету. После этого кассета снова готова к экспонированию.

Полный цикл составляет от 180 секунд (система ACL2 – 20 кассет в час).

Данные со считывателя поступают на управляющий компьютер, а от туда на рабочую станцию врача – рентгенолога где проводится диагностический анализ изображения. Результаты исследования могут быть напечатаны на пленке или записаны на компакт диск в формате DICOM.

Сохранение архива изображений осуществляется на CD или DVD дисках, при этом информация о записанных изображениях и исследованиях сохраняется в структурированной базе данных системы. На один диск DVD может быть записано до 4500 изображений.

Считыватель кассет

Производительность  – 20, 40, 75 кассет в час. Вес – 40 кг. Размеры – 73,3х65,5х34см.

Набор кассет с запоминающими экранами

Размеры кассет и разрешение экранов:

8х10”          (20x25см)   -        5,8 пар линий/мм

10х12”        (24х30см)   -        4,3 пары линий/мм

14х17”        (35х43см)   -        3,1 пар линий/мм

Ресурс экрана – не менее 10 000 циклов.

Управляющий  компьютер – считыватель подключается по USB кабелю.

Минимальные технические требования к управляющему компьютеру: Pentium 4, 2,4 GHz, 1GB RAM, USB II port, Windows 2000 или Windows XP Professional.

Программное обеспечение

Point-of-Care ONYX-RAD OR-ACQUIRE BASIC SOFTWARE - служит как для управления работой считывателя (соединение по USB кабелю) так и для диагностической работы с полученным изображением:

- Управление базой данных исследований

- Ввод демографических данных пациента

- Визуализация изображений, сравнение исследований

- Управление яркостью и контрастом, инверсия, масштабирование, поворот изображений

- Измерения

- Фильтрация, подчеркивание границ

- Внесение графических и текстовых аннотаций на изображение

- Запись изображений пациента на компакт диск в формате DICOM

- Экспорт изображений по стандарту DICOM (Store SCU).

Диагностическое рабочее место врача-рентгенолога

АРМ врача-диагноста представляет собой программно-технический комплекс на базе персональных IBM-совместимых компьютеров (ПК), аппаратно сопряженный по аналоговому (видеоканал) или цифровому (DICOM3.0) интерфейсам с рентгеновским диагностическим оборудованием.

Основные функциональные  возможности АРМ РД:

·       создание и ведение единой базы электронных медицинских карт, диагностических протоколов обследования пациентов и медицинских изображений и данных;

·       работа с базой данных, регистрация пациентов, поиск в базе данных, формирование и отправка листа назначений;

·       хранение в базе данных на каждого пациента  необходимого  количества медицинских изображений (в том числе DICOM-стандарта),  что обеспечивает возможность наблюдения состояния пациента в течение длительного времени за счет  сравнения изображений, снятых в разное время;

·       функциональные исследования различных патологий  и  заболеваний по медицинских изображений;

·       различная обработка медицинских изображений, в том числе: изменение контрастности, изменение масштаба (увеличение и уменьшение), линейные и объемные измерения, фильтрация, исследования  изображений в режиме "кино", межкадровая обработка, 2D- и 3D- реконструкция и др.

·       быстрый поиск необходимой информации по различным критериям и их группам (Ф.И.О., диагнозу, области исследования, возрасту и др.);

·       документирование результатов исследований в виде различных заключений и стандартизированных протоколов на печатающем устройстве с выдачей высококачественных твердых копий медицинских изображений различных размеров на лазерном принтере или DICOM-принтере;

·       ведение статистики и дистанционный сбор статистической информации, возможность получения различных статистических данных за требуемый промежуток времени (например, по количеству обследованных пациентов, органов, выявленных патологий, врачебная нагрузка, и др.);

·       дистанционные консультации (электронный консилиум) между диагностическими и лечебными кабинетами, а также с другими медицинскими центрами   с использованием информации из базы данных;

·  оперативный просмотр требуемых данных диагностических исследований на рабочих станциях (АРМах), установленных в других отделениях терапевтического и хирургического профиля медицинского учреждения.

Возможности АРМ по анализу и обработке изображений:

§  просмотр “живого” изображения на мониторе ПК, заморозка изображений;

§  просмотр на мониторе ПК одновременно по 4, 8, 16, 24 и 32 изображения;

§  просмотр зарегистрированной серии изображений;

§  нанесение на изображении стрелки-указателя с пояснительным текстом;

§  экспорт/импорт изображений в различные форматы: Dicom, BMP, JPG, TIFF и др;

§  настройка рабочего стола для визуализации изображений на число строк и столбцов;

§  разделение экрана для сравнения серий;

§  просмотр DICOM – информации;

§  изменение контрастности и яркости;

§  преобразование цвета по таблице – выбор одного из следующих типов преобразований яркости пикселей изображения: линейный, логарифмический, экспоненциальный, S-образный, цветной (3 палитры);

§  инвертирование;

§  нанесение масштабной сетки на изображение;

§  изменение масштаба (увеличение и уменьшение);

§  установка на изображении метки в виде креста с вычислением координат;

§  линейные и объемные измерения (периметр, площадь, объем);

§  вычисление статистических характеристик: срез интенсивности, гистограмм яркости;

§  выделение зон интереса и определение их числовых характеристик;

§  вычисление плотностей;

§  фильтрация: высокочастотная, оптимальная, сглаживание изображения с сохранением краев с помощью низкочастотных фильтров – медианного и анизотропной диффузии и др.

Проведенные нами «первые» рентгенографические исследования с использованием Система компьютерной радиографии Point-of-Care СR 120 показали, что объективно диагностика, с учетом анализа скиалогической картины «вышла» на новый качественный уровень. В качестве иллюстрации мы приводим возможности цифровой обработки, полученного изображения черепа. Как известно на классической рентгенограмме черепа (боковой) удовлетворительно дифференцируются только кости, образующие  мозговой череп. Шейный отдел позвоночника и мелкие детали не визуализируются в результате естественной физико-технической (с учетом кВ и мАs) переэкспонированности.

4.
4.
5.
5.

На иллюстрации 4 представлено «первично полученное» изображение черепа в боковой проекции. Снимок удовлетворительного качества, хорошо визуализируется «зона физиологического склероза» в. области лобно-теменного шва.

Иллюстрация 5 – произведена цифровая обработка изображения -  комментарии излишни.

6.
6.
7.
7.

Иллюстрация 6. Изолировано выделена область турецкого седла, произведено увеличение изображения.

Иллюстрация 7. Изолировано выделена область 1 и 2 шейных позвонков.

8.
8.
9.
9.

Иллюстрация 8. Область сосцевидного отростка.

Иллюстрация 9. Хорошо дифференцируется «столб воздуха».

10.
10.

Иллюстрация 10. Изолировано выделен участок затылочной кости. Хорошо дифференцируется структура кости.

11.
11.

Иллюстрация 11. Фрагмент области лобно – теменного шва. Структура костной ткани.

В дальнейшем, мы представим иллюстрации, полученные при помощи системы компьютерной радиографии Point-of-Care СR 120, других систем и органов, как при основных, так и при специальных методах исследования.
