Основы. ОГК. Лучевая диагностика поражений диафрагмы (краткий очерк). Л.Д. Линденбратен. +

Лучевая диагностика поражений диафрагмы

(краткий очерк).

Диафрагма представляет собой мышечносухожильное образование, разделяющее органы грудной и брюшной полостей. Не случайно в старых анатомических и рентгенологических публикациях ее нередко именовали грудобрюшной преградой. Вместе с тем, она в силу своего положения, устройства и функции играет роль связующего звена между указанными полостями и с этой точки зрения может считаться грудобрюшным соединением. К настоящему времени литература по эмбриологии, анатомии, физиологии, клинической и лучевой диагностике заболеваний диафрагмы практически необозрима, и в кратком очерке приходится отказаться от соответствующих ссылок. Упомянем лишь, что первая серьезная монография по рентгенодиагностике поражений диафрагмы была опубликована австрийским рентгенологом K. Hitzenberger (“Das Zwerchfell im gesunden und kranken

Zustand”, 1927), а наиболее обстоятельное отечественное исследование было выполнено В.И. Соболевым и представлено в его докторской диссертации “Диафрагма в рентгеновском изображении” (1951).

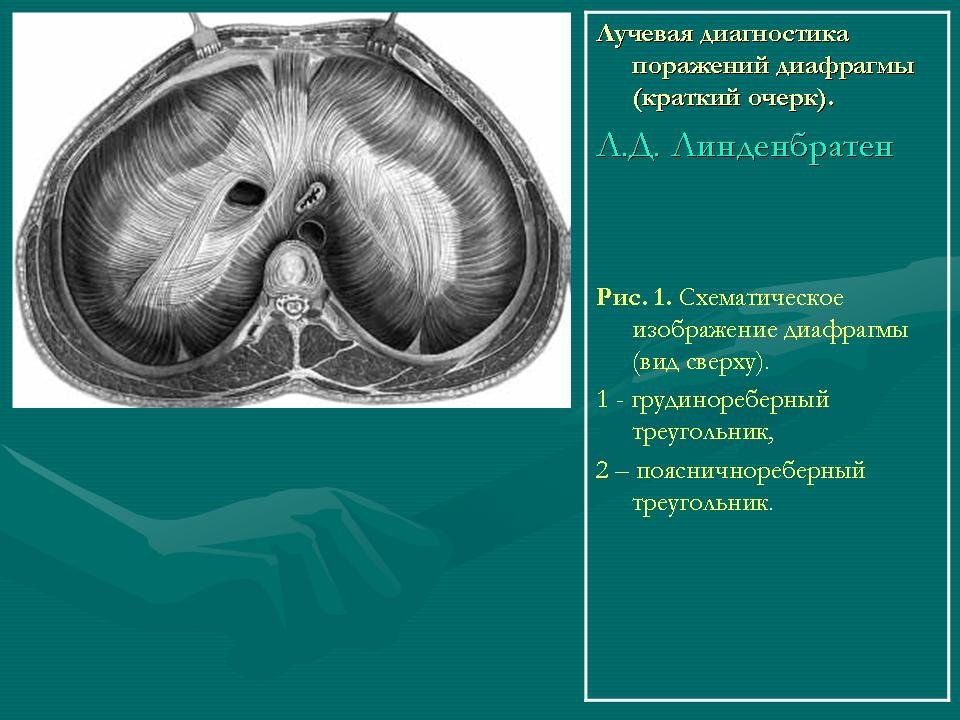

Диафрагма состоит из тонкой центральной сухожильной части (centrum tendineum) и краевой мышечной части. В свою очередь мышца диафрагмы (m. phrenicus) разделяется на три части: грудинную, реберную и поясничную, состоящую из трех ножек (внутренней, промежуточной и наружной). Грудинная часть отходит от мечевидного отростка, реберная – от внутренней поверхности 7–8 ребер, поясничная – от сухожильной дуги над поясничной мышцей и квадратной мышцей поясницы и от задних отделов ребер. Пространство между грудинной и реберной частями диафрагмы (отверстие Ларрэ или Морганьи) называется грудинореберным треугольником и заполнено клетчаткой, а пространство между реберной и поясничной частями (отверстие Бохдалека) – поясничнореберным треугольником и заполнено забрюшинным жиром (рис. 1).

 Нормальная диафрагма в лучевом изображении

При рентгеноскопии и на обзорных рентгенограммах грудной клетки верхняя поверхность диафрагмы резко очерчивается на границе с воздушной легочной тканью (за исключением той области, где к ней примыкает сердце (рис. 2). Нижняя поверхность диафрагмы сливается с тенью поддиафрагмальных органов, но отчетливо отображается при наличии газа в полости брюшины (пневмоперитонеум) – рис. 3. Толщина сухожильной части находится в пределах 1–2 мм, а наружных отделов каждой половины диафрагмы – 3–5 мм. В 1979 г. нами был описан сравнительно редкий вариант, за ключающийся в скоплении жировой ткани между диафрагмой и внутрибрюшной фасцией (рис. 4). Просветление, обусловленное жиром, нетрудно отличить от интерпозиции толстой кишки между печенью и диафрагмой или селезенкой и диафрагмой (по характерному рисунку кишечной петли) и, что важнее, от свободного газа в брюшной полости (путем изменения положения тела исследуемого). Достаточно ясно на рентгеновских компьютерных и магнитнорезонансных томограммах выделяется поясничная часть диафрагмы, и можно судить о положении, величине и контурах ее ножек (рис. 5). Толщина промежуточной ножки доходит до 10 мм; у пожилых людей ее контуры бывают слегка волнистыми. Положение, форма и движения диафрагмы связаны с возрастом, полом, телосложением человека, его положением в пространстве и состоянием смежных органов. На рентгенограмме в прямой проекции верхняя граница правой половины диафрагмы расположена у взрослых на уровне передних концов 5–6 ребер и, соответственно, позвоночных концов 10–12 ребер (глубина околопозвоночных скатов составляет в среднем 4–5 см). Левая половина диафрагмы находится на 1–1,5 см ниже. У детей, у женщин, а также у тучных людей диафрагма стоит несколько выше, но различия невелики. Диафрагма локализуется выше у лиц с короткой и широкой грудной клеткой. В возрасте 60–90 лет диафрагма опускается вследствие снижения тонуса мышц брюшного пресса и возрастной эмфиземы легких. При переходе в сидячее положение диафрагма опускается, а в положении на спине, наоборот, поднимается (в среднем на 3 см, больше за счет задних отделов), причем ее экскурсии существенно увеличиваются. Когда человек лежит на боку, то ниже расположенная половина диафрагмы поднимается на полтора–два межреберных промежутка, а противоположная половина опускается на 1–2 см и при спокойном дыхании почти не подвижна. Форма каждой половины диафрагмы зависит от ее тонуса и от типа телосложения человека. При снижении тонуса выпуклость купола увеличивается. У лиц с узкой и длинной грудной клеткой купол более плоский, а при широкой и короткой грудной клетке имеет правильную полушаровидную форму. Примерно у 5% людей единая дуга одной или обеих половин диафрагмы разделяется как бы на 2–4 дуги, что объясняется неравно мерным развитием мышечных групп. Это так называемая “складчатость” купола диафрагмы (рис. 6).

Она лучше заметна в фазе глубокого вдоха, причем соответственно пересечению соседних дуг на поверхности печени имеются неглубокие борозды. У некоторых людей при глубоком вдохе отмечается зубчатость контура диафрагмы в области бокового отдела ребер наддиафрагмального синуса. Она образуется в местах прикрепления мышечных волокон к ребрам. У диафрагмы три главных функции: двигательная (дыхательная), опорная (для соседних органов) и прессорная (выжимающее и присасывающее действие и массирующее влияние на желудок и кишечник). Активные движения диафрагмы обусловлены сокращением ее мышц. Их изучают при спокойном дыхании, глубоком дыхании и с применением функциональных проб, сопоставляя при этом перемещения обеих половин диафрагмы на симметричных участках. Функциональная проба Хитценбергера заключается в быстром коротком и глубоком вдохе через нос (“нюхательная проба”), а проба Мюллера состоит во вдохе при закрытой голосовой щели после глубокого выдоха.При исследовании в прямой передней проекции при вертикальном положении диафрагма опускается на 0,5–2 см при спокойном дыхании и до 7–8 см при форсированном дыхании. При переходе в положение на спине амплитуда движений диафрагмы возрастает. Перемещения обеих половин диафрагмы обычно симметричны, но встречаются незначительные различия между ними. Вместе с тем, направление и размах движений разных частей диафрагмы неодинаковы. Это объясняется различной силой сокращений грудинной, реберной и поясничной частей диафрагмы, а также интерференцией реберного и диафрагмального типов дыхания. Согласно измерениям Я.Л. Шика, при спокойном дыхании экскурсии передних отделов диафрагмы составляют в среднем 0,4 см, а задних – 1,8 см.

 Дистопии, дискинезии и дистонии диафрагмы

Дистопии выражаются в высоком или низком положении всей диафрагмы, одной половины диафрагмы или какойлибо ее части. Врожденное двустороннее высокое стояние диафрагмы наблюдается крайне редко. В физиологических условиях подъем диафрагмы развивается при беременности. Высокое положение диафрагмы бывает при ряде патологических состояний – асците, выраженном метеоризме, кишечной непроходимости, разлитом перитоните, гепатоспленомегалии. Рентгенологически при этом отмечается увеличение площади примыкания к диафрагме сердца, заострение ребернодиафрагмальных углов. Столь же многочисленны причины высокого положения одной из половин диафрагмы. Оно может быть вызвано уменьшением объема легкого на той же стороне в результате ателектаза, коллапса, цирроза, тромбоэмболии, гипоплазии. К нему может привести диафрагматит, поддиафрагмальный абсцесс, крупная киста или опухоль в поддиафрагмальной области, сильно растянутый желудок или раздутая селезеночная кривизна. И, конечно, подъем одной половины диафрагмы ярко выражен при поражении диафрагмального нерва. Некоторые из перечисленных состояний необходимо рассмотреть подробнее. Ограниченный перитонит в верхнем отделе брюшной полости сопровождается развитием вторичного острого диафрагматита. Его признаки были детально изучены М.М. Виккером и В.И. Соболевым – деформация и высокое положение соответствующей половины диафрагмы, ограничение его подвижности, неровность и нерезкость очертаний, утолщение и размытость контуров промежуточной ножки диафрагмы, накопление жидкости в ребернодиафрагмальном синусе, очаги ателектаза и инфильтрации в основании легкого (рис. 7). Эти симптомы указывают на возможное формирование абсцесса в поддиафрагмальном пространстве или верхнем отделе печени. Образование абсцесса распознается с помощью сонографии, КТ или МРТ, а если он содержит газ, то и по рентгенограммам (рис. 8).

Поражение диафрагмального нерва, независимо от его природы (родовая травма, ранение, полиомиелит, интоксикация, сдавление аневризмой, прорастание опухолью, хирургическое вмешательство), ведет к потере активных движений соответствующей половины диафрагмы и ее подъему. Первоначально наблюдается ослабление дыхательных движений, затем присоединяется их парадоксальность, которая демонстративно выявляется при пробе Хитценбергера или Мюллера. При вдохе регистрируется подъем пораженной части купола и смещение средостения в здоровую сторону. Подчеркнем, что у здоровых людей небольшие парадоксальные движения обнару живаются очень редко и лишь в передних от делах диафрагмы.

 К дискинезиям и дистониям диафрагмы относят различные нарушения ее тонуса и дыхательных движений. Большинство из них связано с нейромышечными заболеваниями, острыми воспалительными и травматическими поражениями плевры, брюшины, позвоночника и ребер, интоксикациями. Психогенный эффект, например внезапно наступившее чувство страха, может вызвать кратковременный спазм диафрагмы. При истерии, бронхиальной астме, тетании и отравлении стрихнином наблюдаются тонические судороги диафрагмы: последняя расположена низко, уплощена и неподвижна при дыхании. Четко обнаруживается при рентгеноскопии клоническая судорога диафрагмы (икота, всхлипывание), возникающая при ряде патологических состояний (психическое расстройство, последствия энцефалита и инсульта, уремия, алкогольное опьянение и др.). На экране наблюдается в момент всхлипывания быстрое опускание диафрагмы в момент выдоха с дальнейшим возвращением ее в исходное положение. Многими авторами описаны проявления тика (хореи диафрагмы) и трепетания диафрагмы. Тиком называют короткие клонические сокращения различной частоты, а трепетанием – крайне частые (до 200–300 в минуту) пароксизмы сокращений, отмечающиеся при психопатиях и энцефалите. К числу своеобразных нарушений принадлежит атетоз – мелкие неправильные сокращения мышечных пучков диафрагмы как на вдохе, так и на выдохе, наблюдающиеся при эмфиземе, психических заболеваниях и энцефалите. Низкое расположение диафрагмы и ограничение ее подвижности характерно для обструктивных поражений легких с тяжелой диффузной эмфиземой. Небольшое снижение уровня стояния диафрагмы отмечается при двустороннем пневмотораксе. Односторонний пневмоторакс (особенно клапанный) и плевральный выпот (до образования сращений) вызывают снижение купола на своей стороне.

Релаксации диафрагмы

Релаксация половины диафрагмы – это синдром, за которым скрываются два разных состояния. Первое из них – редкая аномалия развития, связанная с гипоплазией диафрагмальной мышцы. Высокое положение и слабость правой или левой половины диафрагмы обнаруживаются уже при рождении ребенка (вероятно, они могут быть выявлены посредством сонографии и пренатально). Второе состояние атрофия диафрагмальной мышцы, которая чаще касается левой половины диафрагмы. Возникает прижизненно вследствие повреждения диафрагмального нерва, инфекционного или токсического поражения нервных волокон. Дистрофические изменения одновременно находят в окончаниях симпатических нервов. Описаны сочетания релаксации с поражением плечевого сплетения.

При правосторонней релаксации бывает интерпозиция толстой кишки между печенью и диафрагмой. Рентгенологу необходимо дифференцировать релаксацию половины диафрагмы с большой диафрагмальной грыжей – разделительные признаки будут указаны ниже. Сегментарные (парциальные) релаксации бывают следствием недоразвития (гипоплазии) отдельных мышечных групп или приобретены в результате поражения диафрагмального нерва разной природы. Наиболее часто наблюдается релаксация передневнутреннего отдела диафрагмы, реже – задненаружного или всего заднего отдела. На слабость передневнутреннего отдела (рис. 11) указывают следующие рентгеновские симптомы: 1) тень образования по положению и величине соответствует передневнутреннему отделу диафрагмы; 2) на границе выпячивания заметно пересечение дуг мышечных групп диафрагмы; 3) образование имеет более или менее правильную полушаровидную форму и ровные и четкие контуры; 4) если оно расположено справа, то тень его интенсивна и однородна (обусловлена тканью печени); если слева, то в составе его – газовый пузырь желудка, а иногда и петля толстой кишки; 5) между выпячиванием и внутренней поверхностью передней грудной стенки всегда находится слой легочной ткани; 6) угол между выпячиванием и задненаружным отделом диафрагмы тупой или во всяком случае не меньше прямого; 7) тонус и сократительная способность выпяченного отдела диафрагмы пониженные; в начале и в конце вдоха можно заметить его парадоксальные движения. В условиях пневмоперитонеума (см. рис. 11) видно истончение слабого участка диафрагмы, содержащего лишь скудные мышечные волокна. Опухоль в нижнем отделе легкого, диафрагмальная грыжа, киста или опухоль, исходящие из верхнего отдела печени, могут вызвать выбухание части диафрагмы в грудную полость. Но учет перечисленных признаков обеспечит правильную диагностику.

Слабость задненаружного или всего заднего отдела диафрагмы встречается реже и также преимущественно справа (рис. 12, 13). Мы выделили рентгеновские симптомы этого вида сегментарной релаксации: 1) теневое образование по своему положению и величине соответствует задненаружному или всему заднему отделу диафрагмы; 2) на границе выпячивания заметно пересечение дуг мышечных групп диафрагмы; 3) выбухание имеет более или менее полушаровидную форму и ровные контуры; 4) тень его интенсивна и однородна, так как обусловлена тканью печени (если оно расположено слева, то в углубление, образованное выпяченной частью диафрагмы, входят петли кишок или селезенка; 5) между выпячиванием и внутренней поверхностью грудной стенки расположен слой легочной ткани; 6) угол между выпячиванием и передневнутренним отделом купола диафрагмы тупой; 7) тонус и сократительная способность выбухающего отдела диафрагмы понижены; 8) при правосторонней релаксации печень деформирована, но не увеличена.

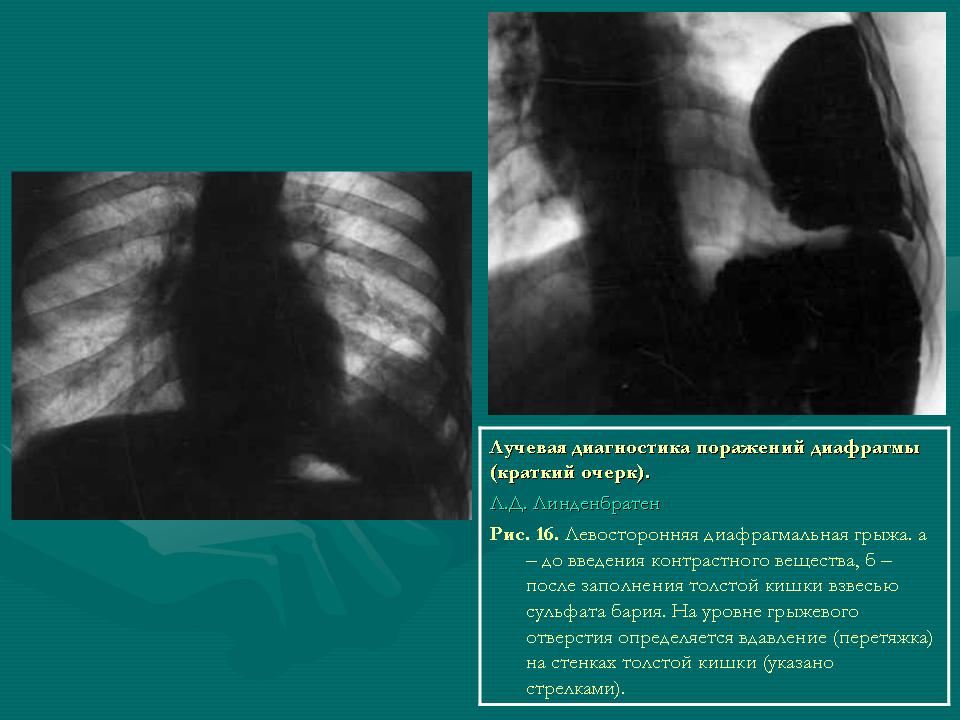

Главным признаком как истинной, так и ложной диафрагмальной грыжи (трансдиафрагмального пролапса), определяемым при всех лучевых методах, служит появление в грудной полости необычного образования, неотделимого от диафрагмы. Оно четко отграничено от легочной ткани, если нет плевральных наслоений. Структура тени образования зависит от состава грыжи. В ней может оказаться любой орган живота; с убывающей частотой в грыже находятся толстая кишка, тонкая кишка, желудок, сальник, селезенка, почка, печень. Соответственно на рентгенограммах и компьютерных томограммах в грудной полости обнаруживаются либо петли кишок, содержащие газ и тени пищевых масс, либо раздутый газом желудок (с горизонтальным уровнем жидкости), либо однородная тень паренхиматозного органа (рис. 15). С наличием кишечных петель связан другойважный симптом грыжи – изменчивость рентгеновской картины на повторных снимках. Меняются число, положение и величина газовых пузырей, перегородок между ними, количество содержимого. Такие же изменения можно заметить при перемене положения тела. Весьма опасно ущемление такой грыжи. Распознавание этого осложнения базируется на клинических признаках кишечной непроходимости и рентгеновских симптомах. В грудной полости определяются раздутые газом петликишок с горизонтальными уровнями жидкости. Приводящая часть кишечника, находящаяся в брюшной полости, тоже вздута, а отводящая часть находится в спавшемся состоянии. Вообще диафрагмальную грыжу следует рассматривать как тяжелое заболевание, даже если в период лучевого исследования оно протекает малосимптомно. Надо рекомендовать пациенту (а если это ребенок, то родителям)иметь в документе записку с несложным текстом: “У меня диафрагмальная грыжа”. В случае ущемления грыжи это решающим образом поможет диагностике и облегчит проведение операции.Ценные сведения доставляет контрастирование пищевода и кишечника. При этом подтверждается существование грыжи или пролапса, уточняется их содержимое и устанавливаются положение и величина грыжевых ворот, поскольку на уровне грыжевого отверстия обнаруживаются вдавления на стенках желудка или кишки (рис. 16). Грыжа травматического происхождения может располагаться в любом отделе диафрагмы (рис. 17). Изза воспалительных или рубцовых изменений ее дыхательная подвижность отсутствует или ограничена; иногда заметны парадоксальные движения. Вне зоны повреждения подвижность диафрагмы ограничена. Большое выпячивание вызывает смещение средостения и ведет к нарушению дыхательной и сердечной деятельности. Истинные диафрагмальные грыжи бывают врожденными и приобретенными. Первые связаны с аномалией развития диафрагмы и составляют большинство грыж у детей. По средством ультразвукового исследования или МРТ они могут быть найдены даже в пренатальном периоде с одновременной оценкой их влияния на легочные объемы. Приобретенные грыжи могут локализоваться в любой части диафрагмы. Но к типичным вариантам грыж относятся: 1) грыжа при аплазии половины диафрагмы; 2) грыжа при аплазии грудинной части диафрагмы; 3) грыжа в области грудинореберного треугольника; 4) грыжа в области поясничнореберного треугольника; 5) грыжа пищеводного отверстия диафрагмы (в данной статье не рассматривается).

Острый первичный диафрагматит (миозит), или синдром Joannides–Hedblom, наблюдается исключительно редко. Его рентгеновская картина практически не отличается от признаков вторичного диафрагматита, описанных выше. Не менее редки туберкулезные, сифилитические, эозинофильные и грибковые грануломы, вызывающие местную деформацию диафрагмы, ее утолщение на этом участке и нерезкость очертаний. Казуистикой является развитие пневмоцеле диафрагмы при наложении искусственного пневмоперитонеума. В области протрузии газа в фибромышечные элементы диафрагмы вырисовывается просветление в виде пузыря.

Доброкачественные опухоли диафрагмы происходят из мышечной, фиброзной, жировой или нервной ткани. Описаны также аденомы из эмбрионально эктопированной ткани печени и надпочечника. Протекают чаще бессимптомно, а при лучевом исследовании должны быть отличены от опухолей над и поддиафрагмальной локализации. Распознавание кист дермоидной или иной природы (посттравматические, мезотелиальные) базируется на данных сонографии или компьютерной томографии.



Самой частой формой истинной грыжи является парастернальная грыжа. В передне

внутреннем отделе правой или, реже, левой половины грудной полости видно необычное образование, непосредственно примыкающее к диафрагме, сердцу и передней грудной стенке (рис. 20). Оно достаточно резко отграничено от легочной ткани, при спокойном дыхании почти неподвижно, а при глубоком дыхании и функциональных пробах демонстрирует парадоксальные движения в начале и в конце вдоха. Кишка в составе грыжи распознается по характерному ее виду (см. рис. 20). Но если грыжа содержит только сальник, то тень ее однородна, и возникает необходимость дифференцировать ее от других образований, встречающихся в сердечнодиафрагмальном углу (рис. 21). В отличие от сегментарной релаксации между грыжей и передней грудной стенкой нет слоя легочной ткани. Столь же тесно

грыжа прилежит к средостению. Отсутствует также признак пересечения дуг передневнутреннего и задненаружного отделов диафрагмы и нарушена дыхательная смещаемость образования. Мысль о целомической кисте и дивертикуле перикарда легко отбросить, убедившись посредством сонографии, КТ или МРТ, что образование состоит преимущественно из жировой ткани и не содержит жидкости. Дополнительные данные получают при заполнении толстой кишки контрастной массой. При сальниковой парастернальной грыже поперечная ободочная кишка дистальнее печеночной кривизны подтянута в сторону диафрагмы(так называемая ложная печеночная кривизна, или деформация в виде перевернутой буквы V) – см. рис. 20. При очень маленькой парастернальной грыже ее изображение на снимке в прямой проекции может быть едва различимо. При тщательном изучении боковой рентгенограммы удается заметить необычную тень в правом сердечнодиафрагмальном углу. При помощи раздувания толстой кишки или при введении в нее бариевой взвеси задача легко разрешается (рис. 22). Но следует заметить, что иногда через грудинореберный треугольник в грудную полость проникает не сальник, а предбрюшинный жир. Это состояние называют предбрюшинной или абдоминомедиастинальной липомой (рис. 23). В этом случае на рентгенограмме в боковой проекции прослеживается светлая полоска жира перед печенью, а ложная печеночная кривизна, естественно, не образуется. Парастернальные грыжи, как правило, не ущемляются. С течением времени величина грыжевого выпячивания или липомы может не меняться или же увеличивается (рис. 24). Грыжа в области поясничнореберного треугольника проходит через заполненное забрюшинной клетчаткой пространство и может содержать жир, почку, надпочечник, селезенку и даже часть печени. Чаще наблюдается слева (рис. 25). Ее особенность не только в том, что она всегда лежит в типичном месте – в районе ребернопозвоночного угла и околопозвоночного ската, но и в том, что она развивается в тот период, когда еще сохранена общая брыжейка и нет фиксации толстой кишки к задней брюшной стенке. Это означает, что при контрастировании тонкой кишки можно обнаружить указанную аномалию и, в частности, отсутствие flexura duodenojejunalis. Большую диафрагмальную грыжу приходится дифференцировать с релаксацией половины диафрагмы. Это осуществляют на основании следующих признаков: 1) при релаксации контур диафрагмы прослеживается в виде правильной и нигде не прерывающейся дугообразной линии, идущей от передней грудной стенки до задней и от боковой грудной стенки до средостения, чего обычно не бывает при грыже; 2) при релаксации все брюшные органы расположены под диафрагмой, поэтому выявление контура последней ниже верхней границы купола служит доказательством грыжи; 3) при переводе пациента из вертикального положения в горизонтальное форма и не прерывность контура диафрагмы при релаксации сохраняются; при грыже выпячивание часто меняет свою форму, так как разные органы смещаются неодинаково; 4) втяжения на стенках желудка и кишок на уровне диафрагмы возникают только при грыже; 5) при грыже угол между сводом желудка и стенкой кишки остается открытым, при релаксации он замкнут сверху контуром диафрагмы; 6) рентгеновская картина диафрагмальной грыжи, содержащей петли кишок, характеризуется изменчивостью; рентгеновские признаки релаксации и, в том числе, поворот желудка вокруг его поперечной и продольной осей отличаются постоянством.

Редкие поражения

Первичные злокачественные опухоли, как правило, представляют собой разнообразные варианты сарком. Их рост сопровождается болью в связи с поражением плевры и брюшины. Опухоль выявляется при лучевом исследовании, но должна быть отличена от новообразования, прорастающего в диафрагму из соседнего органа. При появлении выпота в плевральной полости ее бывает непросто разграничить с раком легкого или мезотелиомой плевры. Что касается метастазов злокачественной опухоли в диафрагму, то они образуют бляшки или полушаровидные образования, которые нелегко различить с метастазами в прилежащую плевру или брюшину.
